win10技术员系统下如何运用Origin10软件绘制XRD图

数据是分析各种各样故障的一个重要根据，所以许多公司都对数据分析十分的倚重。因此会数据分析也成为一个十分吃香的技能，那么在windows10系统下如何运用Origin10软件绘制XRD图?下面就为我们带来全面详细的说明。

第一步、导入数据

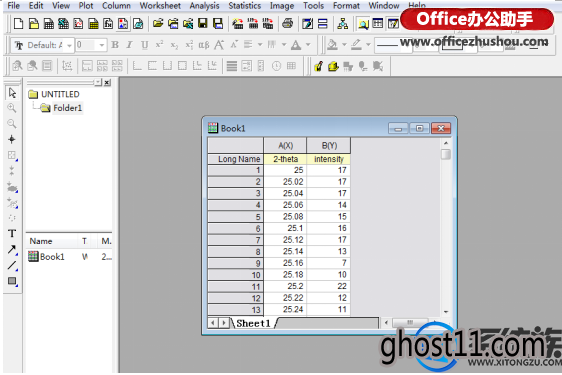

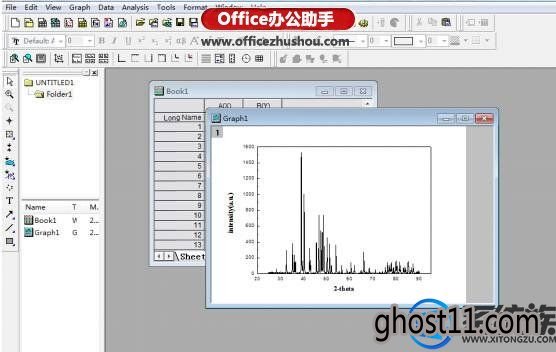

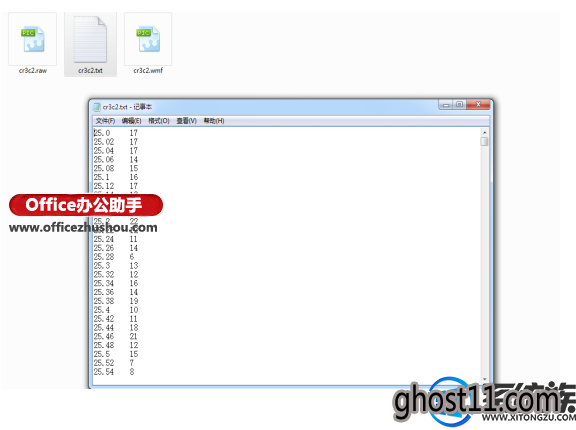

将所需绘制的XRD图谱txt文件格式的数据导入到Origin中的工作薄(workBook)中，即下图如图所示。

第二步、绘制图形

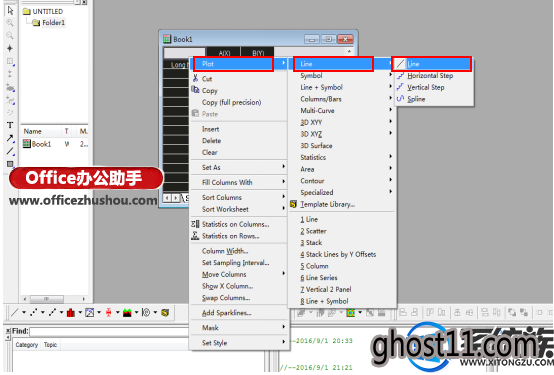

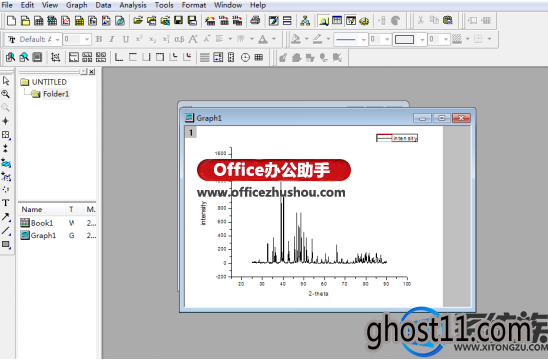

将Sheet1中的所有数据选择，鼠标右击出现如图下菜单，选中plot， line， line，即绘制出如下图形。

第三步、图形设置

这步就是对所绘制图形的坐标轴(axis)、图例(legend)、整体的图形(graph)进行设置，得到标准、准确、美观的图形。

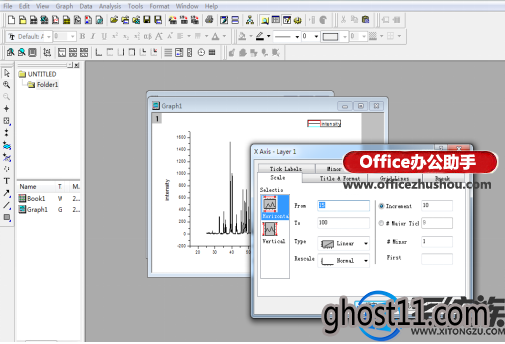

对坐标轴设置：在坐标轴上左键双击后出现如图对话框，如图设置x轴。小编将分别详解下这些功能。

Scale：设置坐标轴的起始范围的(From和 To)，刻度间的间隔(Increment)，以及对坐标轴以及坐标值进行特殊设置(Type)；

其中，刻度一般为1、2、5、10的倍数

Title&Format：主要是对坐标轴刻度进行隐藏或者显现；

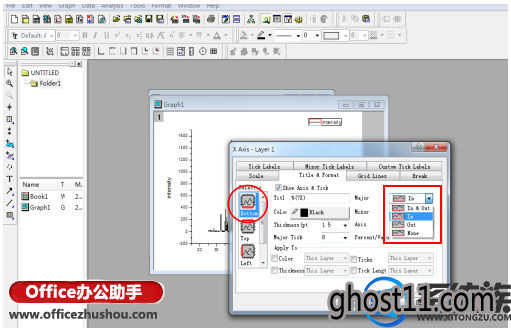

其中，坐标的刻度向内，并且所绘制的图形要被坐标轴框起来。如图所示进行设置

Grid Line：图形进行栅格划分；

Break：对坐标值进行割断，即在设置起始范围内的图形会消失；

Tick Labels：显示或者隐藏坐标值；

Minor Tick Labels：可以在坐标值前加+、-号；

Custom Tick Label：对坐标值的位置进行设置。

这些操作比较简单，小编就不一一演示啦~

经过调整，最终的图形就是这样啦~

第四步、标注主要峰

这一步呢，就是将Jade分析出的主要物相标注在图中，办法如图；

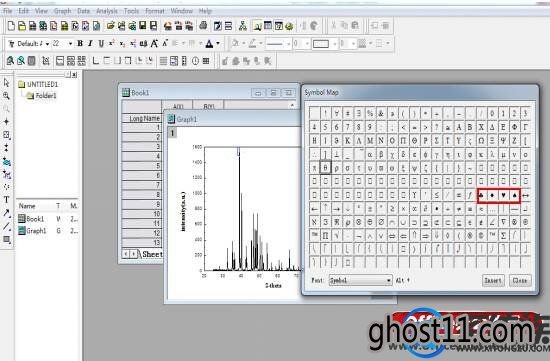

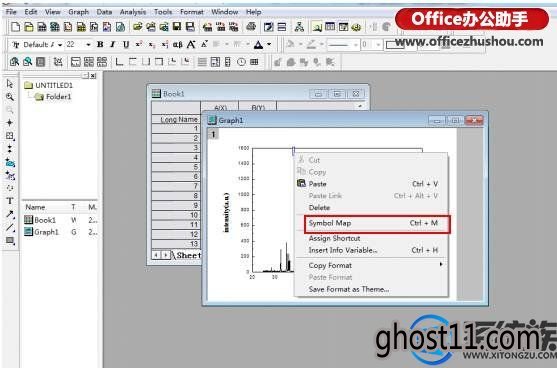

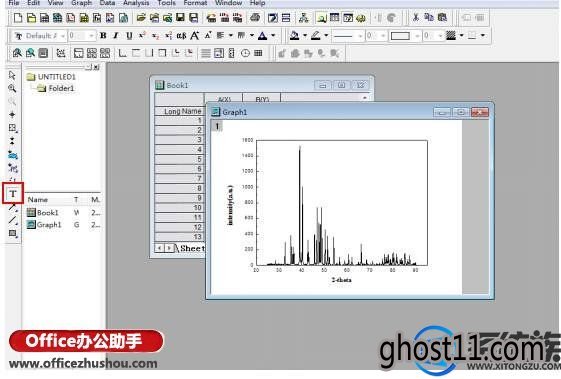

首先添加文本，在所需标注的位置画框，以后单击右键出现菜单栏选中Symbol Map，出现对话框后就可以选中所需的形状，Insert便可!

那么几张XRD图谱怎么画同一张图中呢?

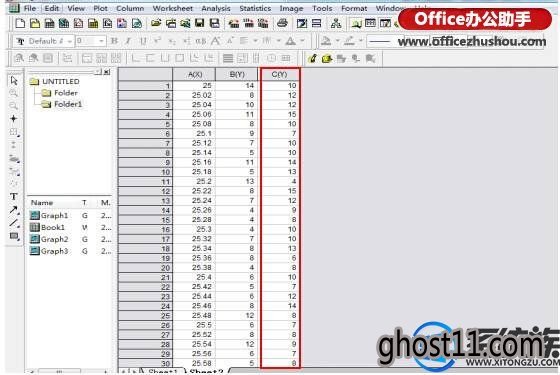

对于相同衍射角范围、衍射速度相同的XRD图谱。可在工作薄(workBook)中增加一列，即Add New Column，将数据导入此列，即如图所示。

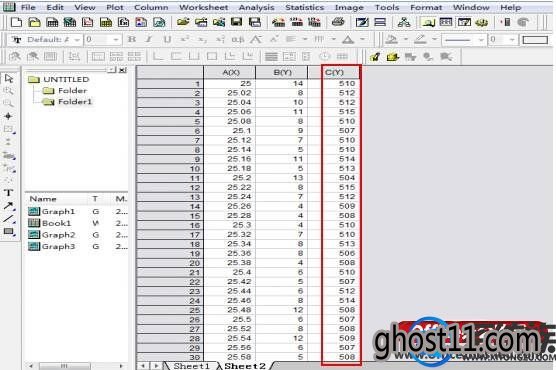

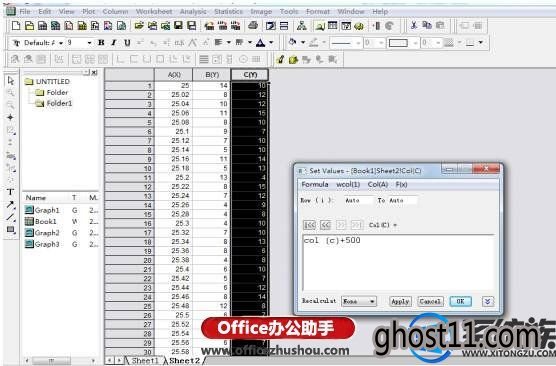

为了避免图形的重合，将C(Y)加上一定数值，即得到所示；

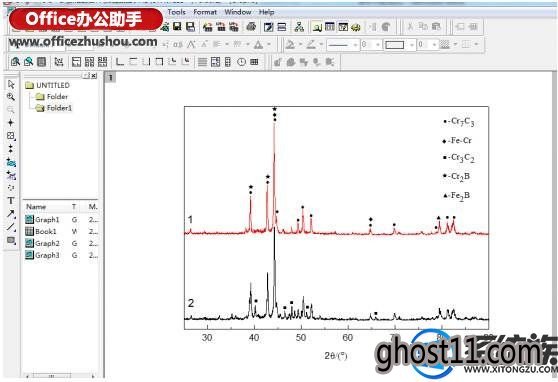

以后即按照同样的步骤进行操作，可得到如下图形：

第五步、图形的输出

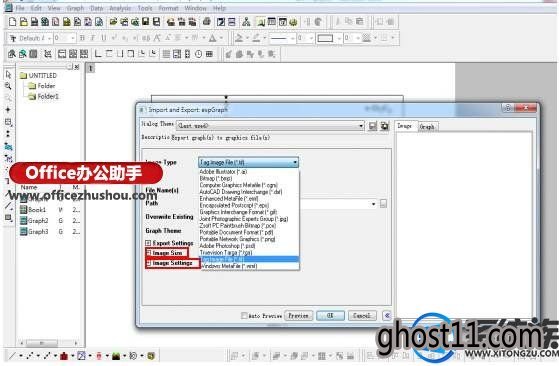

File，Export， Graphs，便跳出如下图所示的对话框，其中Image Type一栏下面可以选中输出图标的保存形式，Image Size中可以设置图标的大小，Image Setting中可以设置图标的dpi值、色深和是不压缩保存，这些就依据所投期刊的格式要求选中。保存便可，最后将输出图标插入word中便可。
